Mesurer R et r sur le dessin d'ensemble (si besoin revoir le paramétrage
pour voir à quoi correspondent ces grandeurs).4. Comparaison entre le débit mesuré et le débit calculé
Objectifs : valider la relation théorique par comparaison avec les mesures.
Mesurer R et r sur le dessin d'ensemble (si besoin revoir le paramétrage
pour voir à quoi correspondent ces grandeurs).
On prend :
= 210 rad/s
Nous allons rechercher la relation entre le déplacement de la vis de réglage et le débit. La vis permet de régler l'inclinaison du plateau par rotation.

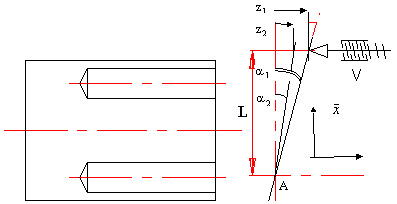

Sur le schéma ci-dessous 2 positions (1 et 2) sont définies :
Attention : le point A et fixe, et il
n'a aucun rapport avec les axes des pistons.
La coïncidence du dessin est malheureuse.
Selon le schéma, déterminer les relations entre Z1, L et
1 , ainsi qu'entre Z2, L et 2.
On définit On défini
Z = Z 2 - Z 1 ainsi que Qthéorique = Q2 - Q1 (Q en
/min). Déterminer l'expression de en fonction de Qthéorique enfonction de z , L , r et
Identifier et mesurer L sur le dessin d'ensemble (une sorte de
bras de levier). Mesurer sur le dessin d'ensemble, pas sur le schéma
La vis V a un pas de 1,33 mm, c'est à dire que pour un tour son extrémité se déplace de 1,33 mm.
Réaliser l'application numérique de Qthéorique
pour z =
3x1,33 = 4 mm.
Comparer alors l'accroissement théorique (Qthéorique)
avec l'accroissement mesuré
(Qmesuré).
Commenter.
