2. Analyse fonctionnelle du sécateur Pellenc
Objectifs : l'objectif est d'analyser les fonctions du sécateur à l'aide de l'outil SADT.
!
REMARQUE IMPORTANTE !
La batterie étant en panne et plus disponible sur le marché,
nous ne pouvons plus effectuer la manipulation.
Dommage car l'ergonomie est impressionnante ; la fermeture de la pince est proportionnelle
au déplacement de la gachette.
La gâchette de commande est-elle un interrupteur deux positions (ouvert ou fermé)
dit "tout ou rien", ou autre chose ?
Expliquez l'intérêt.
On s'intéresse au sécateur Lixion Evolution qui a un peu près les mêmes propriétés que le sécateur Pellenc.
Analyser et commenter le diagramme de cas d'utilisation (uc) et le diagramme de contexte (diagramme de définition de bloc - bdd)
On donne un diagramme de définition de blocs (bdd) d'un Secateur electrique lixion evolution. Vous pouvez aussi vous aider de la documentation technique Sécateur Pellenc
-
Compléter les diagrammes de bloc interne (idb) du sécateur seul

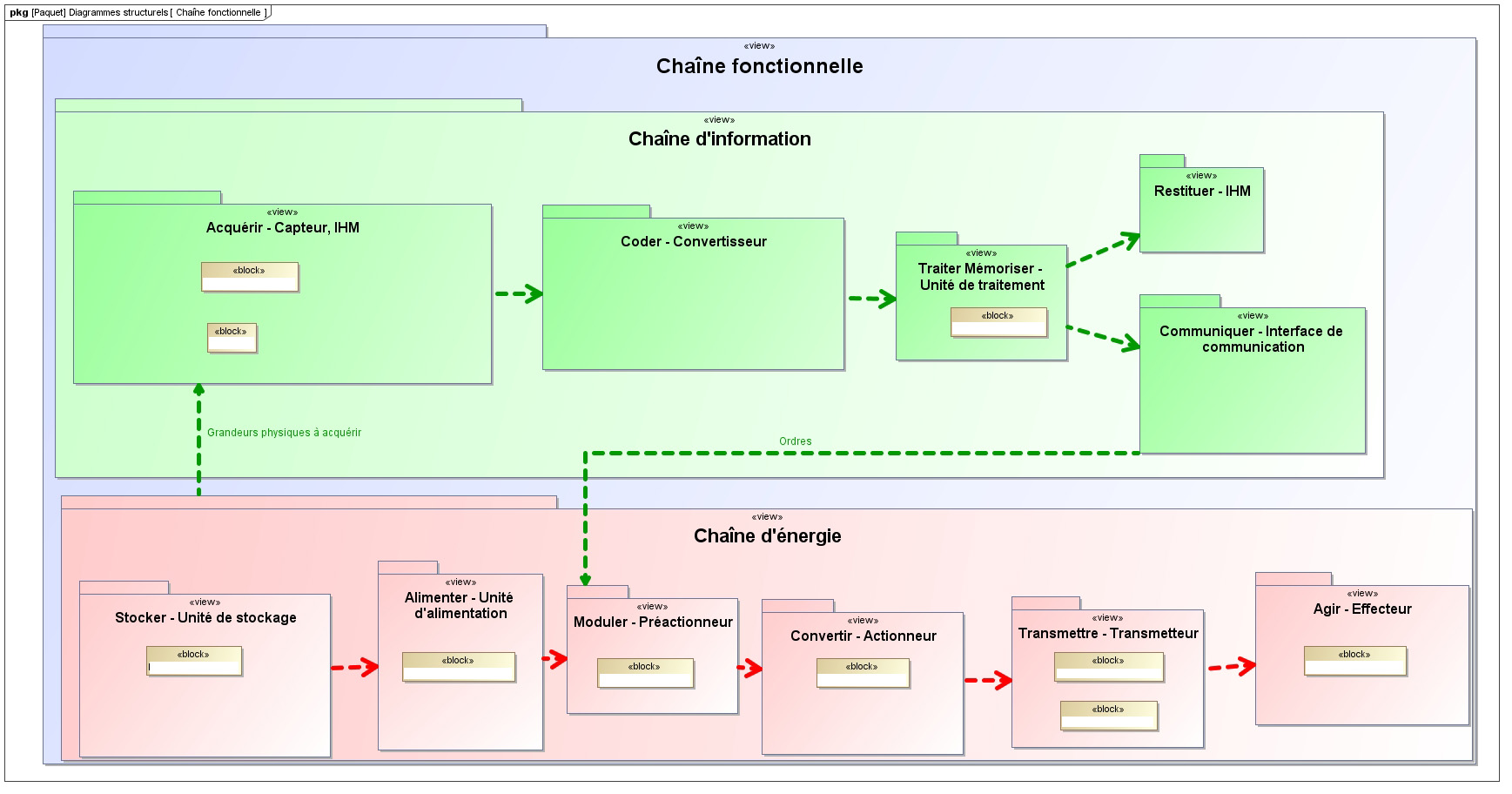

- Compléter la chaine fonctionnelle (énergie - information)
Si nécessaire, demandez au prof de vous imprimer les images pour les compléter.
